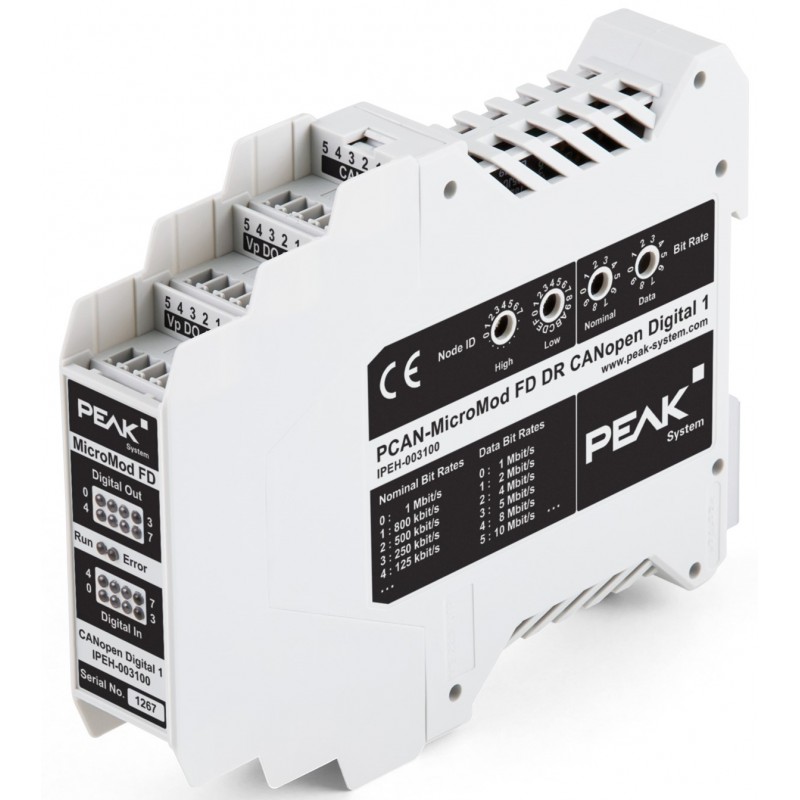

PCAN-MicroMod FD DR CANopen Digital1

Przemysłowy moduł CANopen/FD we/wy binarnych

• Moduł we/wy CANopen/CANopen FD
• Profile komunikacji zgodnie z CiA 301 wersja 4.2.0 i CiA 1301 wersja 1.0.0
• Profil urządzenia zgodnie z CiA 401 wersja 3.0.0
• Szybkie połączenie CAN (ISO 11898-2)
• Dostępne szybkości transmisji CANopen: 20, 50, 125, 250, 500, 800 i 1000 kbit/s
• Wybieralne szybkości transmisji CANopen FD: 250, 500, 800 i 1000 kbit/s
• Dane: 1, 2, 4, 5, 8 i 10 Mbit/s
• Transceiver NXP TJA1044GT CAN
• Izolacja galwaniczna zasilanie-we/wy binarne: do 500 V.
• Konfiguracja szybkości transmisji CAN/CAN FD oraz ID za pomocą przełączników obrotowych na obudowie
• 2 diody LED „RUN” i „ERROR” do wskazywania stanu zgodnie z CiA DR 303-3
• 8 wejść cyfrowych
• Zgodność z normą IEC 61131-2
• Charakterystyka wejściowa: typ 3
• 2 grupy po 4 wejścia do wykorzystania jako wejścia typu "source" i "drain"
• Separacja galwaniczna wejść cyfrowych od 0-3 i 4-7 do 100 V
• 8 wyjść cyfrowych
• Obciążenie 500 mA na wyjście (high-side)
• Ochrona termiczna każdego wyjścia
• Wykrywanie zwarcia i rozwarcia każdego wyjścia
• Diody LED wskazujące stan wejść i wyjść cyfrowych
• Połączenia dla CAN, I/O i zasilania 5-stykowe złącza Phoenix
• Obudowa z tworzywa sztucznego (szer. 22,5 mm) do montażu na szynie DIN (DIN EN 60715 TH35)
• Zasilanie napięciem od 8 do 36 V.
• Rozszerzony zakres temperatur pracy od -40 do 85°C
