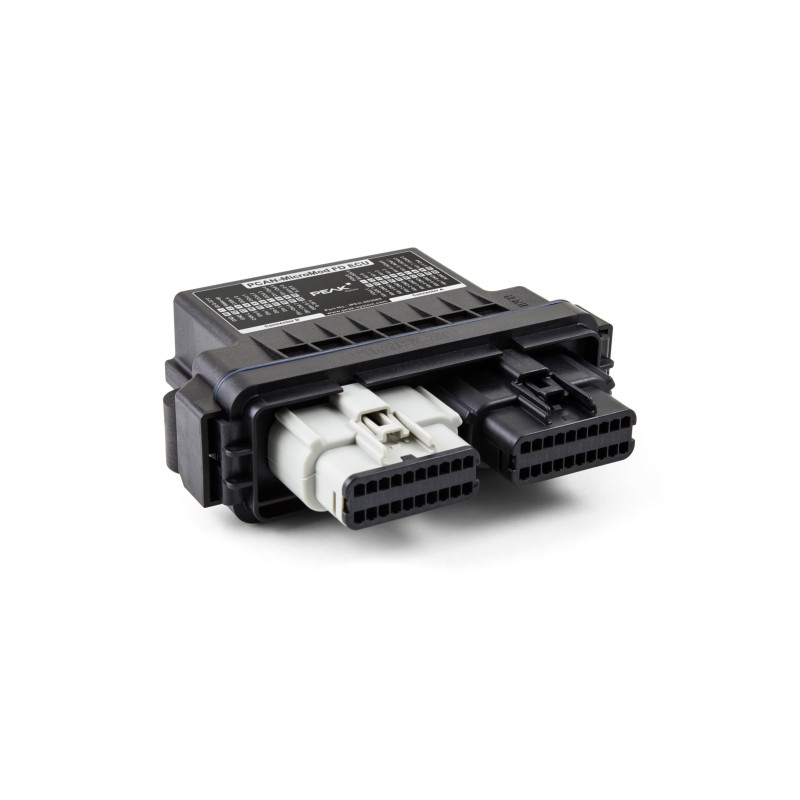

PCAN-MicroMod FD ECU

PCAN-MicroMod FD ECU - uniwersalna jednostka sterująca, programowana, zastosowanie w motoryzacji

• Konfiguracja przez magistralę CAN za pomocą oprogramowania Windows "PCAN-MicroMod FD Configuration"
• Szybkie połączenie CAN (ISO 11898-2)
• Zgodny ze specyfikacjami CAN 2.0 A/B i FD
• Szybkość transmisji CAN FD dla pola danych (maks. 64 bajty) od 20 kbit/s do 10 Mbit/s
• Szybkość transmisji CAN od 20 kbit/s do 1 Mbit/s
• Moduł ze zintegrowanym PCAN-MicroMod FD
• Wake-up przez magistralę CAN lub oddzielne wejście
• 4 wejścia cyfrowe
• Konfigurowalne pull-up lub pull-down
• 8 wyjść cyfrowych z przełącznikami High-side
• 2 wyjścia 5 A i 6 wyjść 2 A
• 4 alternatywnie używane jako wejście cyfrowe lub dodatkowo do odczytu poziomu wyjściowego
• 8 wejść analogowych, rozdzielczość 16 bitów
• Zakres pomiaru: ±2,5 V, ±5 V, ±10 V, ±20 V
• 4 z wejść analogowych alternatywnie używane jako wyjście analogowe, rozdzielczość 12 bit
• Zakres napięcia: od 0 do 5 V lub od 0 do 10 V
• 2 wyjścia częstotliwościowe
• Przełączniki Low-side (3 A)
• Programowany zakres częstotliwości od 0 do 20 kHz
• Alternatywnie można używać jako wejścia analogowe o zakresie napięcia od 0 do 60 V
• Połączenia dla CAN, I/O i zasilania za pomocą dwóch 20-stykowych złączy samochodowych (Molex MX150)
• Obudowa z tworzywa sztucznego o zwiększonej ochronie IP67 i kołnierzem
• Napięcie robocze od 8 do 32 V; nadaje się do stosowania w układach elektrycznych pojazdów 12 i 24 V
• Rozszerzony zakres temperatury pracy: od -40 do +85 °C
