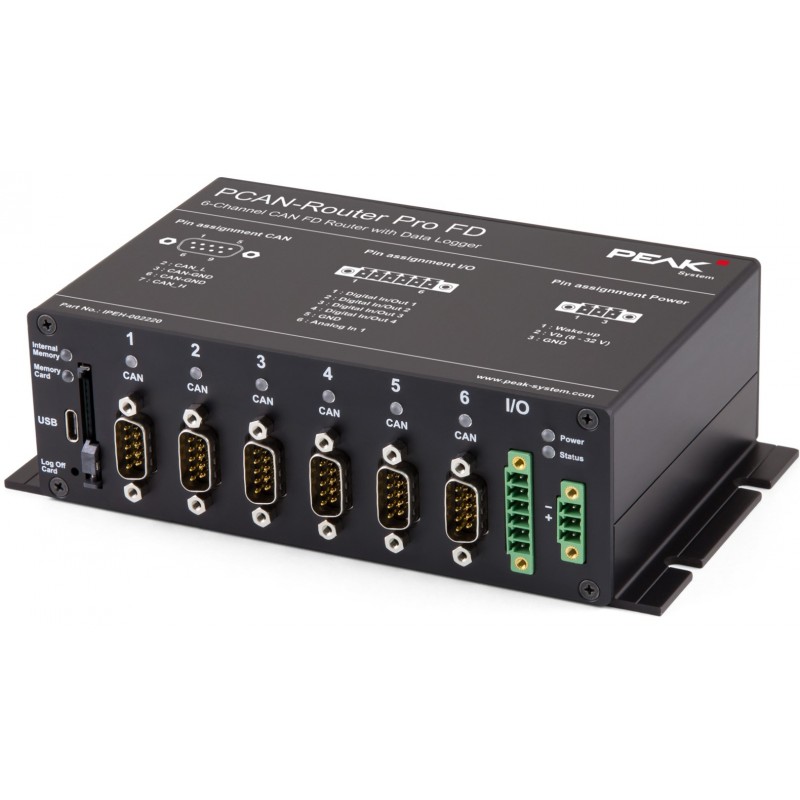

PCAN-Router Pro FD

Programowalny 6-kanałowy router dla CAN/CAN FD, we/wy cyfrowe, we analogowe, rejestrator danych

• 6 kanałów CAN (ISO 11898-2), CAN 2.0 A / B i FD (ISO i Non-ISO)
• Szybkość transmisji CAN FD dla pola danych (maks. 64 bajty) od 40 kbit/s do 12 Mbit/s
• Szybkość transmisji CAN od 40 kbit/s do 1 Mbit/s
• Transceiver NXP TJA1043 CAN z budzeniem
• Złącza CAN: D-Sub, 9-pin
• Zakończenie linii CAN: przełączalne, oddzielnie dla każdego kanału CAN
• Funkcja wake-up za pomocą oddzielnego wejścia, magistrali CAN lub zegara czasu rzeczywistego
• 2 cyfrowe we/wy, każdy z nich może służyć jako wejście lub wyjście cyfrowe z przełącznikiem (high-side)
• 2 cyfrowe we/wy, z których każdy może służyć jako wejście lub wyjście cyfrowe z przełącznikiem (low-side)
• 1 wejście analogowe (0-33 V, 12 bitów)
• Rejestracja danych CAN i ramek błędów
• Pamięć wewnętrzna: 16 GB
• Gniazdo karty SD
• Złącze USB do dostępu do pamięci danych (np. Zapisane dane dziennika)
• Konwersja danych logowania do różnych formatów wyjściowych za pomocą oprogramowania PEAK-Converter dla systemu Windows
• Zegar czasu rzeczywistego z zasilaniem bateryjnym (RTC), funkcja wake-up
• Brzęczyk (beeper)
• Diody LED stanu kanałów CAN, kart pamięci i zasilacza
• Mikrokontroler STM32F765NIH6 (oparty na Arm Cortex M7)
• 32 MB pamięci SDRAM oprócz pamięci RAM mikrokontrolera
• Aluminiowa obudowa z kołnierzem
• Zasilanie 8 - 32 V, ochrona przed przepięciem i odwrotną polaryzacją
• Gniazdo na baterię rezerwową zapewniające określoną reakcję podczas wyłączania (np. zapis danych do logów)
• Temperatura pracy: -40°C – +85°C
