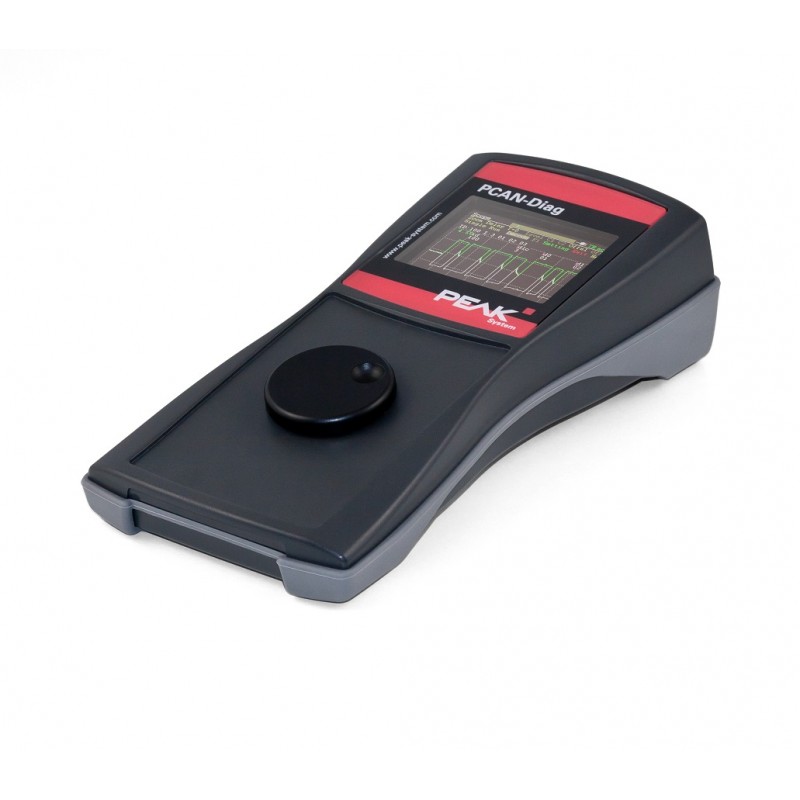

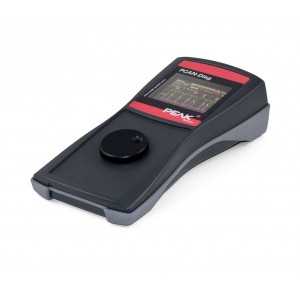

PCAN-Diag 2

PCAN-Diag 2 to przyrząd diagnostyczny o szerokiej gamie funkcji umożliwiających badanie magistrali CAN: detekcja szybkości transmisji CAN, pomiar intensywności ruchu na magistrali CAN, pomiar parametrów elektrycznych linii CAN, odczytywanie ramek, nadawanie ramek pojedynczych bądź ich sekwencji. Ponadto karta pamięci wewnętrznej umożliwia śledzenie i odtwarzanie ruchu CAN.

• High-speed CAN; na życzenie: low-speed CAN lub single-wire CAN
• Ramki CAN: 2.0 A/B
• Złącze magistrali: D-Sub, 9-stykowe
• Wyświetlacz z rozdzielczością 320 x 240 pikseli
• Zasilanie bateryjne (4 x 1,5 V AA) lub zasilacz DC
• Wewnętrzna karta pamięci (2 GB) danych
• Analiza sieci CAN: parametry elektryczne, protokół
• Automatyczna detekcja szybkości transmisji
• Przełączany tryb listen-only
• Rejestracja przychodzących komunikatów CAN na karcie pamięci wewnętrznej, z filtrem CAN ID bądź bez
• Odtwarzanie zarejstrowanych ramek
• Przesyłanie pojedynczych ramek CAN lub ich sekwencji
• Pomiar obciążenia magistrali CAN, wyświetlany w funkcji czasu, wyświetlanie błędnych ramek
• Pomiar rezystancji magistrali CAN (także podczas pracy)
• Wybór rezystacji "bus termination".
• Pomiar napięcia wszystkich styków złącza CAN (D-Sub)
• Funkcja oscyloskopu
• Zakres temperatury pracy od 0 do 50 ° C
