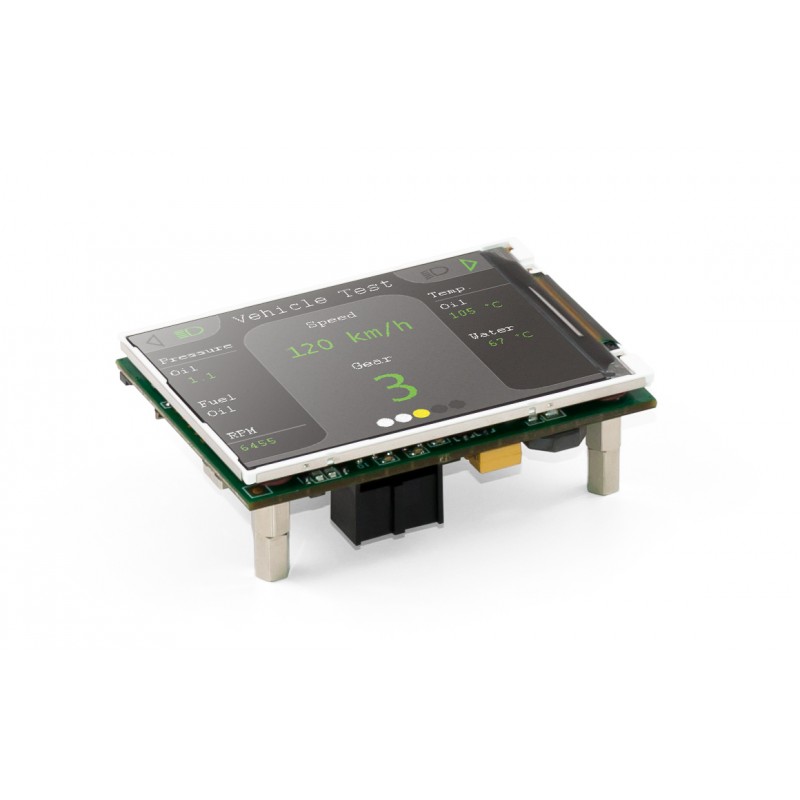

PCAN-MiniDisplay

PCAN-MiniDisplay został zaprojektowany jako interfejs HMI (interfejs człowiek-maszyna) do wizualizacji danych CAN. Podłączenie do magistrali CAN  - 2 x szybki CAN. Wyświetlacz TFT 320 x 240, slot microSD

• 2 porty high-speed CAN 2.0A/B
• Szybkość: od 40 kbit/s do 1 Mbit/s
• Złącze magistrali: D-Sub, 9-stykowe
• Wyświetlacz TFT o rozdzielczości 320 x 240 pikseli
• Gniazdo karty pamięci microSD (maks. 32 GB)
• Szybki port USB 2.0 umożliwiający dostęp do karty pamięci przy użyciu komputera
• Łatwo konfigurowalna wizualizacja danych CAN poprzez pliki tekstowe
• Uruchamianie konfiguracji z karty pamięci
• Opcjonalny automatyczny start pojedynczej konfiguracji przy użyciu domyślnej nazwy
• Nagrywanie przychodzących wiadomości CAN na wewnętrzną kartę pamięci
• Odtwarzanie nagranych wiadomości CAN
• Filtrowanie komunikatów CAN przez pojedyncze ID lub zakresy ID, osobno konfigurowane dla każdego kanału CAN
• Przycisków do nawigacji w menu i przełączanie się między wieloma konfiguracjami wyświetlacza
• Funkcja 'wake up" przez CAN
• Wymiary: 80 x 55 mm
• Napięcie zasilania od 7 do 30 V
• Zakres temperatury pracy od -20 do 70 ° C
